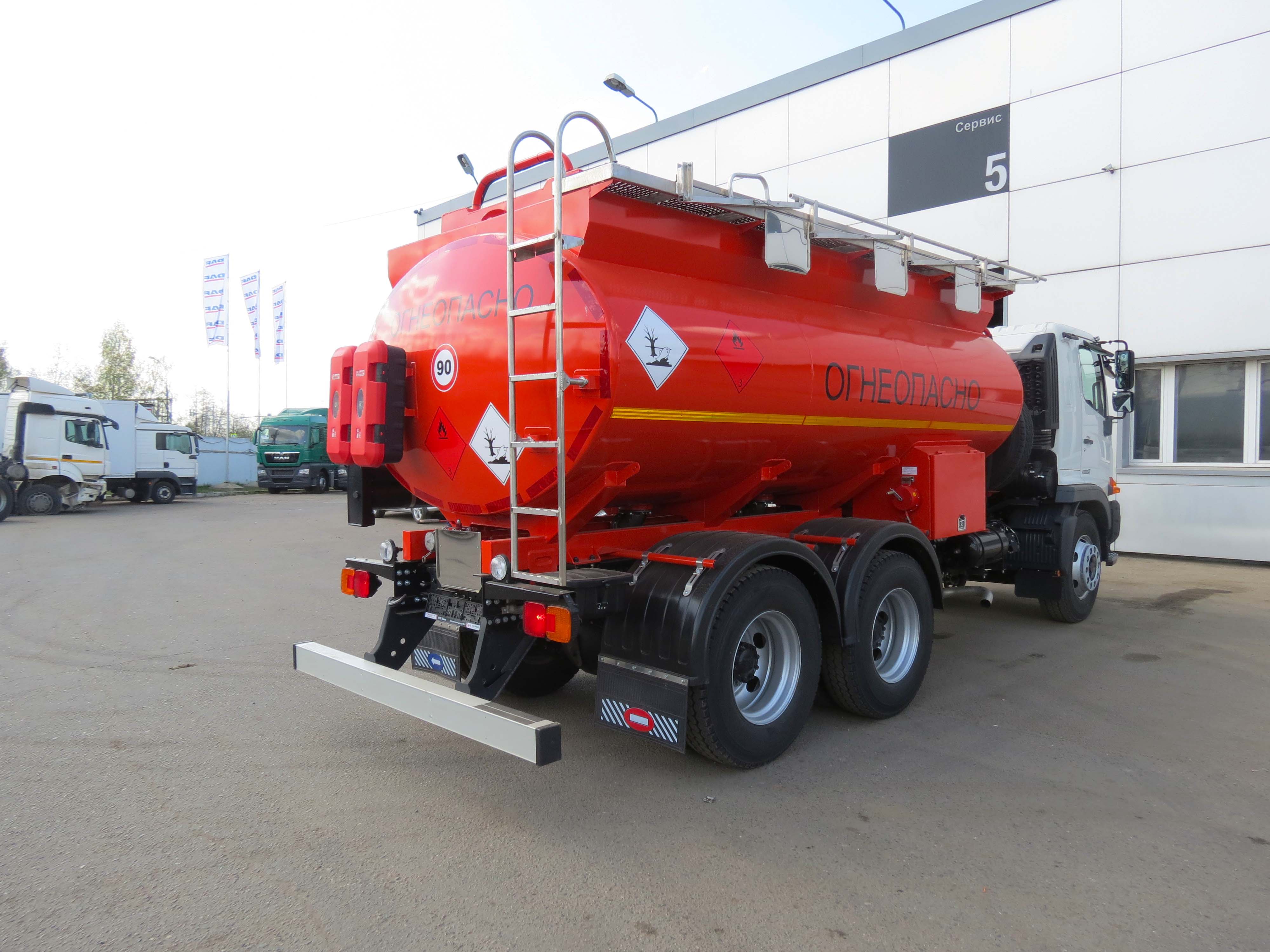

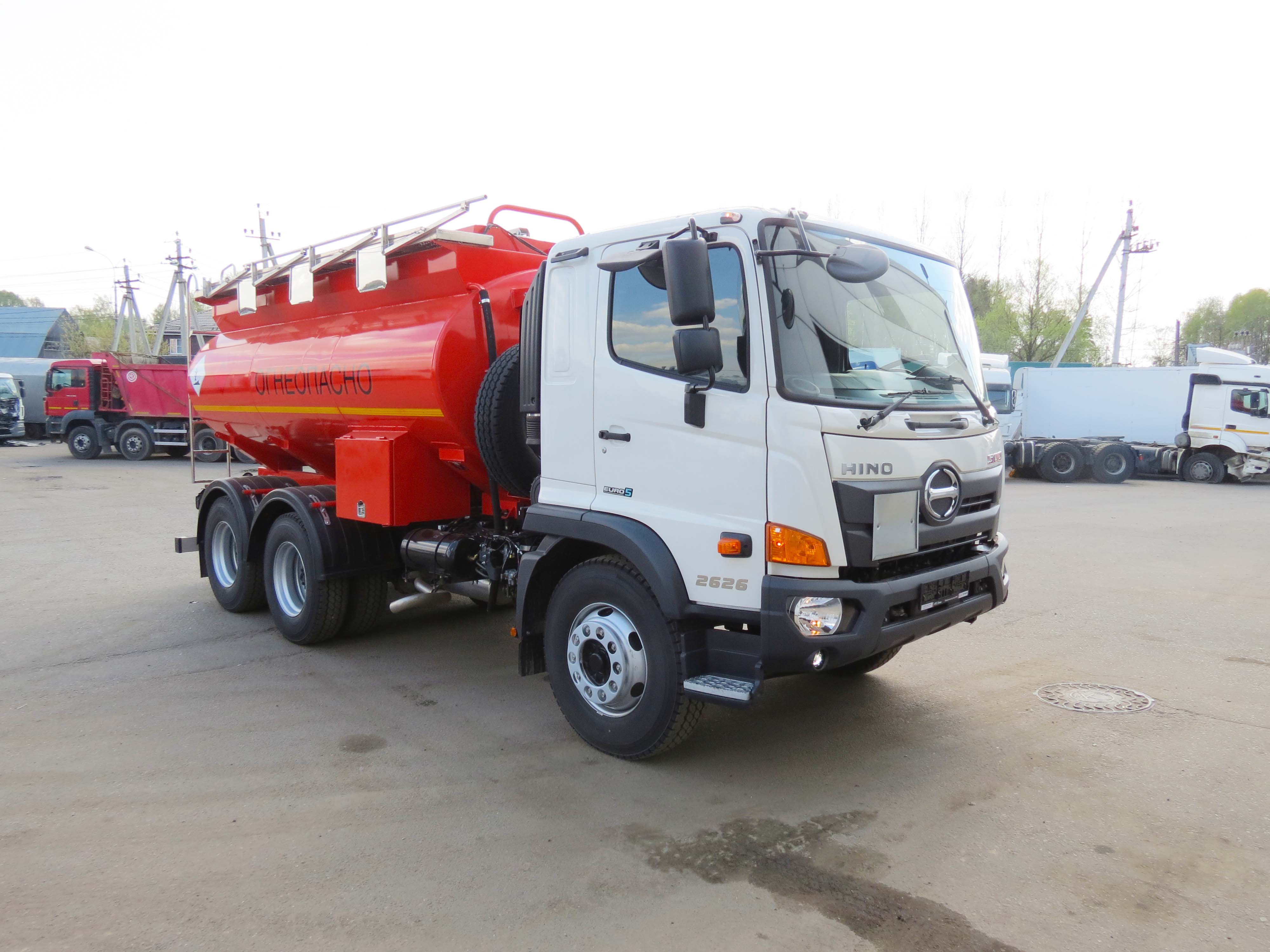

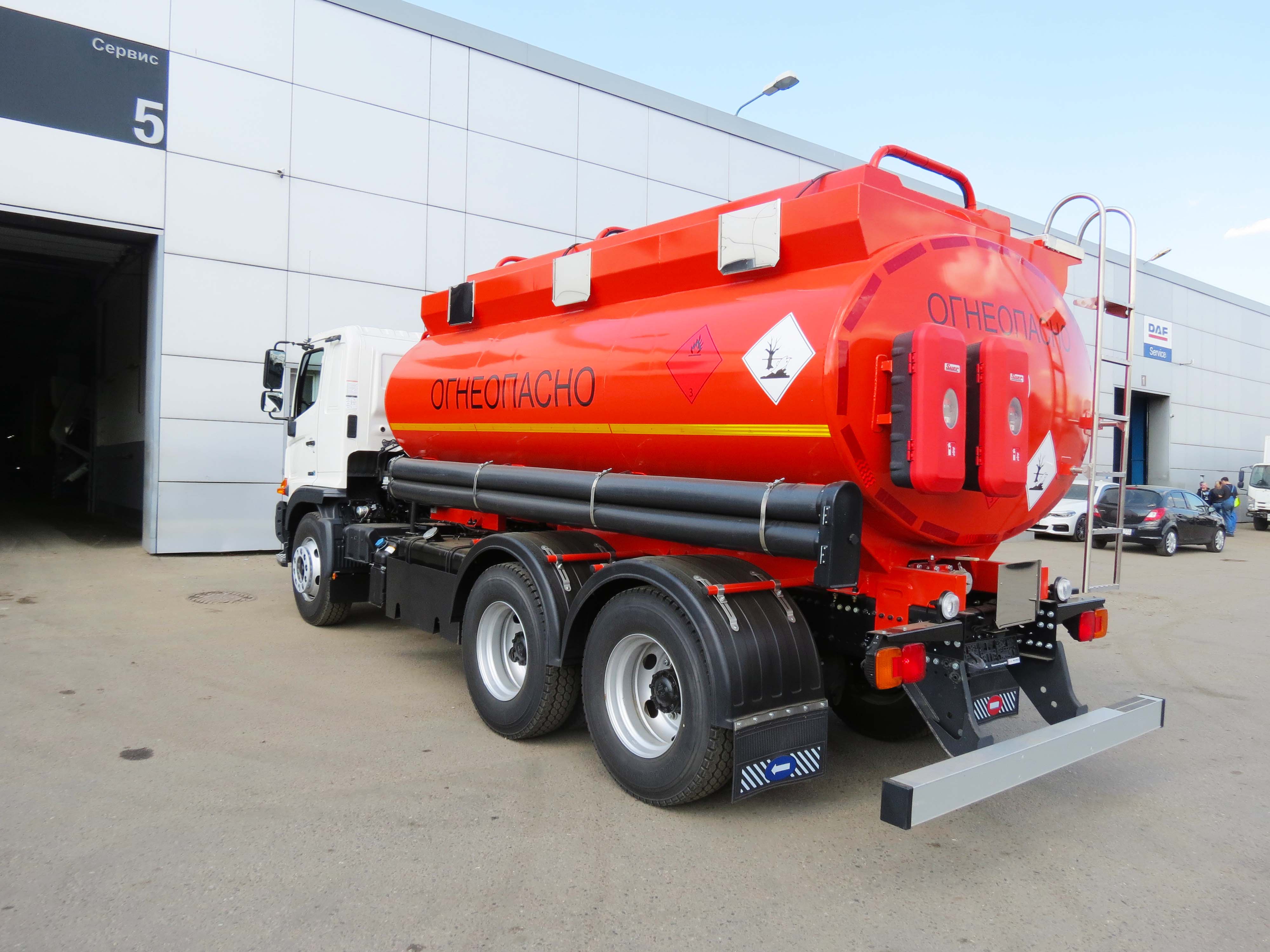

Передача автоцистерны на базе шасси Hino 500 FM

01.08.2019
Сообщаем о передаче автоцистерны на базе шасси Hino 500 FM. Клиент официального дилерского центра Hino «Трак Партс» – крупная топливная компания, которая работает на рынке нефтепродуктов с 2004 года. На сегодняшний день сеть включает более 140 АЗС и является одной из крупнейших в Сибирском федеральном округе. Приоритет компании – качество топлива и оперативность обслуживания.

Для работы в удаленных районах, где нет доступа магистральным тягачам с полуприцепом, клиентом было принято решение о приобретении надежной машины с цистерной, размещенной на импортном шасси. Благодаря высокому качеству японской сборки и кротчайшие сроки поставки выбор пал на бренд Hino.

Кузовостроителем был выбран машиностроительный завод «Фокс Танк» с опытом надстройки шасси Hino, которым было получено ОТТС на серию автомобилей Hino 500 серии FM экологического класса Евро-5.

Спецификация на АЦ – 13,5 м3

Конструкция:

Предназначение – перевозка и временное хранение светлых нефтепродуктов плотностью до 0,86 т/м3 (бензин, диз.топливо, керосин).

Номинальная емкость – 13,5 м3

Количество отсеков – 2 шт.

Объем отсеков рассчитывается по согласованию с заказчиком.

Экологический короб.

Модель корпуса – овальное сечение.

Материал корпуса – сталь 09Г2с.

Толщина стенки сосуда, перегородок – 4 мм.

Оборудование цистерны:

Верхний налив – алюминиевый люк (заливная горловина) DN300, пр-во Промприбор (Россия), дыхательный клапан, огнепреградитель на каждый отсек.

Система слива – гравитационный слив с каждого отсека. Отсеки оснащены пневматическими донными клапанами. (Раздельный слив в общий коллектор, через насос или гравитационным способом).

Запорная арматура – шаровые краны (Россия).

Блок управления донными клапанами.

Пластиковый пенал, напорно-всасывающие рукава импортного производства – 2 шт 43 м.

Быстроразъёмные соединения Camlock на сливных рукавах. ДУ 75

Насос СШН-50 (680л/мин.) подсоединение от КОМ через карданный вал.

Переливные трубы с краном, согласно по схеме гидрофикации (согласуется отдельно с заказчиком).

Площадка обслуживания:

Рабочая площадка с противоскользящим покрытием из алюминиевого сплава.

Складываемые поручни с правой стороны, ручное управление с уровня земли.

Лестница из нержавеющей стали для доступа на рабочую площадку, сзади цистерны.

Окраска:

Окраска цистерны – предварительная дробеструйная обработка с последующей эпоксидным грунтом и окрашиванием полиуретановой эмалью. Цвет оранжевый.

Окраска надрамника – предварительная дробеструйная обработка с последующим эпоксидным грунтом и окрашиванием полиуретановой эмалью. Цвет оранжевый.

Надпись «ОГНЕОПАСНО» с 3-х сторон цистерны.

Прочая оснастка:

Инструментальный ящик (1 шт.).

Ящик под песок (1 шт.).

Огнетушитель в пластиковом контейнере (2 шт.).

Барабан заземления.

Выдача ПТС на автоцистерну Hino 500 Евро 5.

Нанесение световозвращающей ленты.

Комплект конвертов под ДОПОГ. Свидетельство о калибровке.
